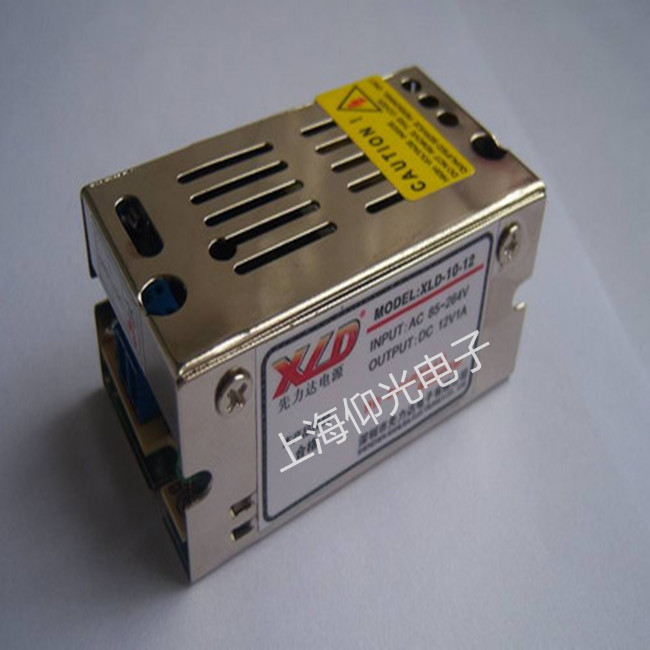

開關電源原理和常見故障檢修及維護方法
1。開關電源的工作過程很容易理解。在線性電源中，功率晶體管以線性模式工作。與線性電源不同，脈寬調制開關電源是功率晶體管工作、導通和截止的狀態。
2. 在這兩種狀態下，應用于功率晶體管的伏安積非常小。導電時，電壓低，電流大。關斷時，電壓高，電流小。功率器件上的伏安積是功率半導體器件上產生的損耗。
3.與線性電源相比，脈寬調制開關電源通過“斬波”更有效地工作，即把輸入DC電壓斬波為幅度等于輸入電壓的脈沖電壓。
開關電源故障現象分析
1。無DC電壓輸出，但保險絲完好:故障現象表明開關電源不工作或工作后進入保護狀態。
維護方法
(1) 首先判斷開關電源主控芯片UC3842是否處于工作狀態或損壞。判斷方法是將電測UC3842的第7引腳加到地電壓上。如果測試第8個引腳具有5V電壓，并且1、2、4和6個引腳也具有不同的電壓，則表明電路已經開始振動，并且UC3842基本正常。
(2) 如果引腳7電壓低，其他引腳無電壓或不波動，則UC3842損壞；UC3842芯片最常見的損壞是6.7英尺對地?fù)舸ｋx地5.7英尺，離地1.7英尺。
(3) 如果這些腿被刺穿，開關電源仍然不能正常啟動，證明UC3842損壞，直接更換是好的。
(4) (4)如果芯片沒有損壞，重新檢查開關功率管柵極(G極)的限流電阻是否存在開焊、虛連接、變值、劣化和開關功率管性能不佳等問題。如果有任何問題，及時修理。
(5) 2.有DC電壓輸出，但輸出電壓過高:故障現象一般是由穩壓采樣和穩壓控制電路中的故障引起的。在開關電源中，電路如DC輸出、采樣電阻、誤差采樣放大器(如LM324、LM358等。)、光耦合器(PC817)、電源控制芯片(UC3842)等。一起形成封閉的控制回路。任何位置的任何問題都會導致輸出電壓升高。
維護方法
(1) 因為開關電源中有過壓保護電路，如果輸出電壓過高，過壓保護電路將被激活。通過斷開過壓保護電路，過壓保護電路將不起作用，并且將測量啟動時電源的主電壓。
(2) 如果測量值比正常值高出四倍以上，則表明輸出電壓過高。檢查取樣電阻是否改變或損壞。精密穩壓放大器(TL431)或光耦合器(PC817)性能不佳、退化或損壞。精密穩壓放大器(TL431)極易損壞。將TL431的參考端子(Ref)連接到其陰極(陰極)，將串10k的電阻連接到5V電壓，如果陽極(陽極)和陰極之間的電壓為2.5V，等待片刻后電壓仍然為2.5V，則表示是好管，否則是壞管，可以根據結果進行更換。
3. 散熱風扇不轉動:故障現象是由控制風扇的三極管(8550或8050)損壞、風扇本身損壞或雜物堵塞風扇葉片造成的。一些開關電源使用智能散熱。對于以這種方式散熱的開關電源，熱敏電阻損壞的可能性非常高。
維護方法
(1) 使用萬用表測量控制風扇的三極管是否損壞。如果三極管沒有損壞，風扇本身可能會損壞。您可以從電路板上拔下風扇，并連接12V DC(注意正極和負極)，看看它是否旋轉，是否有異物卡住。
(2)如果風扇的電線擺動幾次，風扇就會轉動，表明電線內有斷線或連接器之間接觸不良。如果風扇不旋轉，則確定風扇損壞，需要更換新的。
