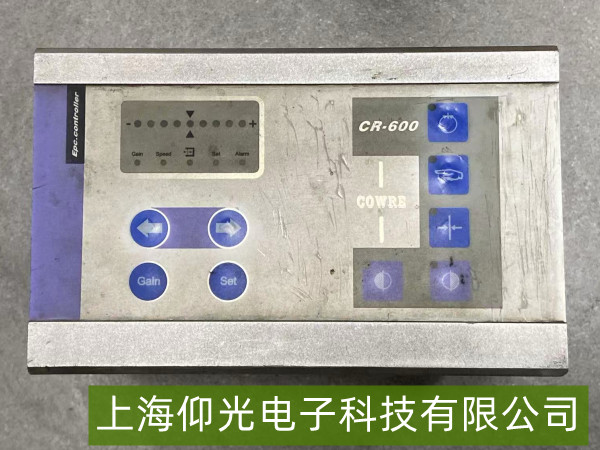

科泰CR-600 EPC糾偏控制器顯示“亂碼”？快速維修指南
科泰CR-600 EPC糾偏控制器用于印刷、包裝等行業的材料邊緣/卷材位置自動校正，顯示“亂碼”會直接影響參數設置與糾偏控制精度。以下為快速定位與解決的實用指南。
一、常見亂碼原因分析
顯示模塊硬件故障：液晶屏老化、排線接觸不良或驅動芯片損壞，導致字符解碼異常。
電氣干擾：控制器周邊存在強電磁源（如變頻器、大功率電機），干擾顯示信號傳輸。
參數設置錯誤：誤操作修改了顯示語言/編碼格式（如從中文切換為亂碼的未定義編碼）。
電源問題：供電電壓不穩定（如24V DC波動超過±10%），導致控制器內部電路工作異常。
通信干擾：若控制器通過RS485/以太網與上位機通信，信號干擾可能導致顯示數據錯亂。
二、快速維修步驟
1. 基礎檢查：電源與連接
電源檢測：用萬用表測量控制器輸入電壓（通常為24V DC），確認電壓穩定在24V±2V范圍內；檢查電源線是否松動或氧化（接觸不良會導致供電不穩）。
排線與接口：關閉電源后，檢查液晶屏與主板的連接排線是否插緊（輕微晃動排線若亂碼變化，說明接觸不良），用橡皮擦清潔排線金手指（去除氧化層）。
2. 硬件故障排查
顯示模塊測試：若排線正常但亂碼持續，嘗試輕拍控制器外殼（輕微震動測試），若亂碼瞬間消失后復現，可能是排線虛焊或液晶屏老化；若亂碼完全無規律，可能是驅動芯片故障，需更換顯示模塊（聯系科泰售后或?qū)I(yè)維修點）。
電源模塊檢查：觀察控制器電源指示燈（如有）是否正常（通常為綠色常亮），若指示燈閃爍或熄滅，更換電源模塊（確保輸出電壓匹配）。
3. 電磁干擾處理
遠離干擾源：將控制器與變頻器、電焊機等強電磁設備保持至少0.5米距離，或?yàn)榭刂破骷友b金屬屏蔽罩（接地良好）。
接地優化：檢查控制器接地線是否可靠連接（接地電阻＜1Ω），避免浮地或與其他設備共用地線干擾。
4. 參數與軟件恢復
恢復默認設置：通過操作面板的“復位”鍵（參考說明書）恢復出廠默認參數（可能包含顯示語言/編碼設置），重新配置必要參數（如糾偏模式、靈敏度）。
通信干擾排查：若通過RS485/以太網連接上位機，檢查通信線纜（如雙絞屏蔽線）是否破損，終端電阻是否匹配（RS485總線首末端需接120Ω電阻），必要時更換通信線纜。
