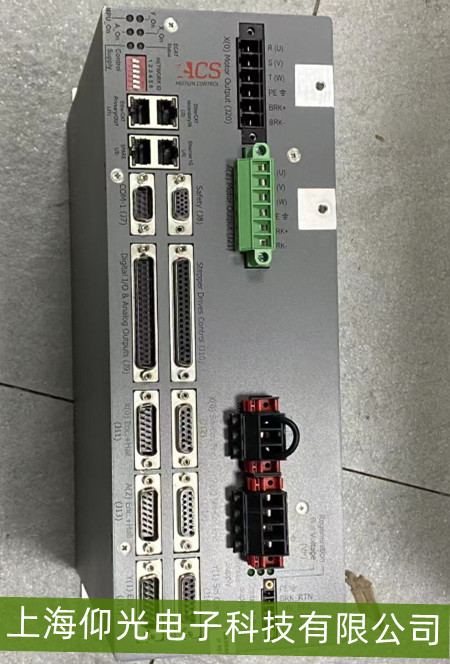

ACS多軸控制器數字量輸入無響應故障維修技巧

一、基礎排查：快速定位潛在誘因

物理連接檢查：首先斷開控制器電源，檢查數字量輸入端口（如DI端子）與外部設備（如傳感器、按鈕）的接線是否松動、脫落或虛接，重點確認信號線（常為棕色/藍色線）與公共端（COM）連接可靠。同時查看線纜是否有破損、短路（如線芯互碰）或受擠壓痕跡。

外部設備驗證：用萬用表檢測外部輸入設備（如接近開關、限位開關）是否正常輸出信號（如干接點閉合時是否導通，NPN/PNP型傳感器輸出電壓是否符合控制器輸入要求，通常為24V DC或0V）。若外部設備無輸出，需優先修復或更換。

二、控制器端深度檢測

輸入端口狀態檢測：通電后，通過控制器自帶的診斷界面（如HMI面板或編程軟件）查看數字量輸入端口的狀態指示（如“ON/OFF”或“1/0”），確認控制器是否檢測到輸入信號。若端口狀態始終無變化，可能是內部電路故障。

電源與配置檢查：確認數字量輸入端口的供電電壓（如24V DC）是否正常（用萬用表測量端子排的24V電源是否穩定），若電壓不足（如低于20V），需檢查電源模塊或供電線路。同時核對控制器參數設置（如輸入濾波時間、信號類型配置），錯誤的配置（如將NPN傳感器誤設為PNP）會導致信號無法識別。

三、硬件故障維修

端口或電路板損壞：若外部設備與供電均正常，但控制器仍無響應，可能是數字量輸入端口內部的電路元件（如光耦隔離器、限流電阻）損壞，或主板輸入通道故障。需由專業人員使用示波器檢測端口信號傳輸路徑，或更換同型號端口模塊（部分ACS控制器支持模塊熱插拔）。

屏蔽與干擾處理：若現場存在強電磁干擾（如變頻器、電焊機附近），可能導致信號畸變。需檢查輸入線纜是否采用屏蔽線并可靠接地，避免與大電流動力線平行敷設。
