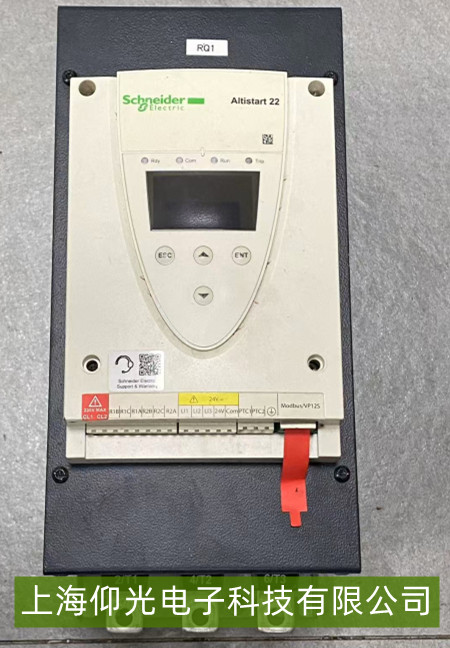

施耐德軟啟動器報故障代碼 “F01”維修方法

施耐德軟啟動器報故障代碼 “F01” 通常表示 短路故障，這是較為常見的故障類型。

一、故障原因分析
負載短路
電機繞組短路是常見原因之一。長時間運行的電機，其繞組絕緣層可能因受潮、老化、過熱等原因出現破損，導致繞組之間或繞組與外殼之間發生短路。
電機所驅動的負載設備（如水泵、風機等）內部電路出現短路，也會使軟啟動器檢測到短路故障。

線路短路
軟啟動器與電機之間的連接電纜可能存在破損、絕緣層老化等問題，導致電纜內部導線之間或?qū)Ь�與大地之間發生短路。
電氣控制柜內的布線不合理，如不同相的線路之間距離過近，或者線路受到外力擠壓、摩擦，導致絕緣層損壞，引發短路。

軟啟動器內部故障
軟啟動器內部的功率模塊（如晶閘管等）可能因過熱、過電壓、過電流等原因損壞，導致內部短路。
軟啟動器的控制電路板上的電子元件（如電容、電阻、芯片等）出現故障，也可能引發短路故障。

二、維修方法
檢查負載和線路
首先斷開軟啟動器與電機的連接，使用絕緣電阻表測量電機繞組的絕緣電阻。正常情況下，電機繞組的絕緣電阻值應符合規定要求（一般三相異步電動機的絕緣電阻值應不低于 0.5MΩ）。若絕緣電阻值過低，說明電機繞組可能存在短路，需要進一步檢查或更換電機。
檢查軟啟動器與電機之間的連接電纜，查看電纜外觀是否有破損、老化等現象。使用絕緣電阻表測量電纜的絕緣電阻，若絕緣電阻值過低，說明電纜可能存在短路，需要更換電纜。
檢查電氣控制柜內的布線，確保線路布置合理，不同相的線路之間保持足夠的距離，避免線路受到外力擠壓和摩擦。

檢查軟啟動器內部
若負載和線路檢查正常，可能是軟啟動器內部故障。打開軟啟動器的外殼（在確保安全的前提下），檢查功率模塊是否有明顯的損壞跡象，如晶閘管是否有燒焦、開裂等情況。若功率模塊損壞，需要更換相同型號的功率模塊。
使用專業的檢測設備檢查控制電路板上的電子元件，如測量電容的容量、電阻的阻值、芯片的工作狀態等。若發現有損壞的電子元件，及時更換。

復位與測試
在排除故障后，將軟啟動器復位（按照軟啟動器的操作手冊進行復位操作），然后重新啟動軟啟動器，觀察是否還會報 “F01” 故障。若故障消除，說明維修成功；若仍然報故障，需要進一步檢查。
