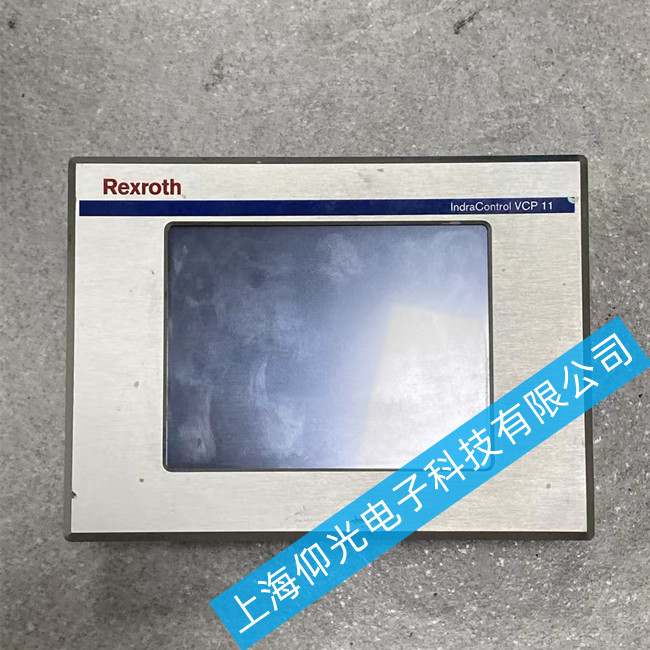

力士樂觸摸屏維修VCP11.2DWN-003-NN-NN-PW白屏故障維修
一、 故障現象描述
核心現象： 設備上電后，觸摸屏完全呈現白色，無品牌Logo、無報警信息、無任何顯示內容。
伴隨現象：
屏幕背光工作正常，表明背光驅動電路和高壓板可能無恙。
觸摸功能可能完全失效（因系統未啟動，無法響應）。
設備狀態指示燈（如有）可能顯示異�；虬垂潭Ｊ介W爍。
與PLC（如博世力士樂的IndraLogic）通訊中斷。
二、 故障根本原因分析
白屏故障通常意味著液晶屏（LCD）本身得到了背光照明，但未接收到來自主控板的驅動信號。問題的根源主要集中在以下幾個方面，按概率從高到低排序：
內部排線接觸不良（最高發）：
位置： 連接主控板與液晶屏的LVDS（低壓差分信號）屏線。
原因： 設備長期運行于振動、溫差變化大的工業環境，導致屏線接口氧化、松動或脫落。這是最優先需要檢查的部分。
電源電路異常：
問題點： 雖然背光正常，表明高壓部分供電無礙，但為主控芯片和液晶屏邏輯板提供的核心電壓（如+3.3V, +5V, +1.2V等）可能異常。
原因： 電源管理芯片（PMIC）或其周邊的濾波電容（尤其是電解電容）老化、鼓包、失效，導致主控系統無法正常啟動或無法向屏幕輸出信號。
力士樂觸摸屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
