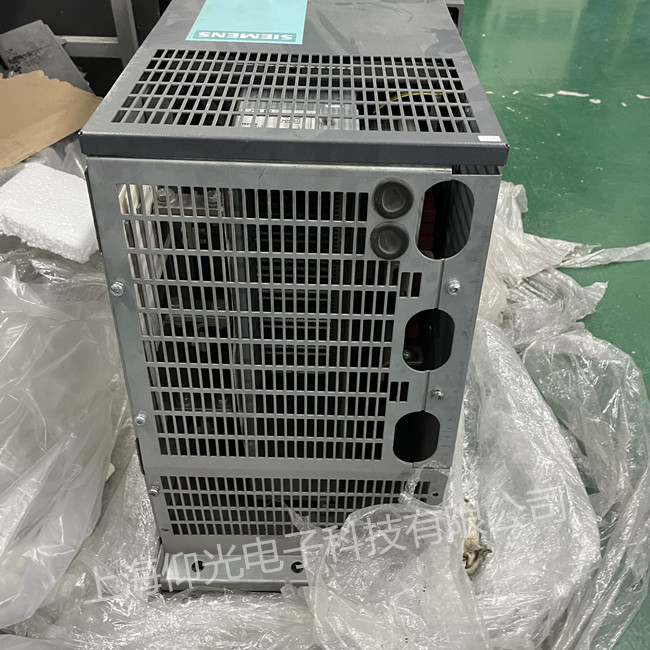

SINAMICS G130 變頻器由兩個獨立的模塊部分組成:
- 功率單元
- 控制單元
控制單元可單獨放置，也可內置在裝置中。功率單元內留有一個插槽，用于安裝控制單元.
通過端子板或PROFIBUS端口輕松實現對變頻器的調試和控制。 界面友好的AOP30操作面板可進行啟動和本地操控。控制模塊可通過控制單元上的附加選件進行擴充。
客戶獲益
使用了先進的 IGBT 電力半導體器件和創新性冷卻解決方案，因而噪聲極低、結構緊湊。
方便維修性能使用戶可以輕松的操作所有模塊。
使用如標準的 PROFIBUS 通訊接口和各種模擬和數字接口，可將它們輕松集成到自動方案中。
由于可以方便、快速的更換各個模塊和電源組件，從而提高了工廠的實用效率。
在帶有圖形和文字顯示能力的 LCD 屏的用戶友好性 AOP30 操作員界面上，操作員可以使用直觀的菜單方便的進行啟動調試和參數化。
西門子G130變頻器維修常見報警代碼如下：
F30001 功率單元：過電流
F30002 功率單元：直流母線過電壓
F30002 功率單元：直流母線過電壓
F30003 功率單元：直流母線欠壓
F30004 功率單元：逆變器散熱器過熱
F30005 功率單元：I2t 過載
F30005 功率單元：I2t 過載
F30006 功率單元：可控硅控制板
F30008 功率單元：循環數據生命符號出錯
A30010 (F) 功率單元：循環數據生命符號出錯
F30011 功率單元：主電路中存在斷相
F30012 功率單元：溫度傳感器斷線
F30013 功率單元：溫度傳感器短路
F30015 (N, A) 功率單元：電機饋電電纜斷相
A30016 (N) 功率單元：加載電源關閉
F30017 功率單元：硬件電流限制響應過于頻繁
F30020 功率單元：不支持該組態
F30021 功率單元：接地
F30022 功率單元：U_ce 監控
F30024 功率單元：熱模型過熱
F30024 功率單元：熱模型過熱
F30025 功率單元：芯片過熱
F30027 功率單元：直流母線預充電時間監控
A30030 功率單元：內部空間超溫報警
A30031 功率單元：U 相位的硬件電流限制響應
A30032 功率單元：V 相位的硬件電流限制響應
A30033 功率單元：W 相位的硬件電流限制響應
A30034 功率單元：內部空間過熱
F30035 功率單元：進風過熱
F30036 功率單元：內部空間過熱
F30037 功率單元：整流器過熱
A30038 功率單元：電容器風扇監控
F30039 功率單元：電容器風扇故障
F30040 功率單元：24 V 欠電壓
F30040 功率單元：24 V 欠電壓
A30041 (F) 功率單元：24 V 欠壓報警
A30041 (F) 功率單元：24 V 欠壓報警
A30042 功率單元：風扇達到了最大運行時間
F30043 功率單元：24 V 過壓
A30044 (F) 功率單元：24V 過壓報警
A30044 (F) 功率單元：24V 過壓報警
F30045 功率單元：電源欠電壓
A30046 (F) 功率單元：欠電壓報警
A30046 (F) 功率單元：欠電壓報警
F30047 冷卻單元：冷卻劑體積流量太低
A30048 功率單元：風扇損壞
A30049 功率單元：內部風扇損壞
F30050 功率單元：24V 電源過電壓
F30051 功率單元：識別到電機抱閘短路
F30052 EEPROM 數據錯誤
F30053 FPGA 數據錯誤
A30054 (F, N) 功率單元：打開制動時欠電壓
F30055 功率單元：制動削波器過電流
A30057 功率單元：電源不對稱
F30058 (N, A) 功率單元：散熱器風扇損壞
F30059 功率單元：內部風扇損壞
F30060 (A) 預充電接觸器狀態監控
F30061 (A) 旁路接觸器狀態監控
A30065 (F, N) 電壓測量值不合理
A30066 (N) 功率單元：電容器出風口過熱報警
F30067 功率單元：電容器出風口過熱故障
F30068 功率單元：逆變器散熱器欠溫
F30070 功率單元不支持所要求的周期
F30071 功率單元沒有接收到新的實際值
F30072 不可再向功率單元傳送設定值
A30073 (N) 實際值/設定值處理不再同步
F30074 (A) 控制單元和功率模塊之間的通訊出現故障
F30075 功率單元配置失敗
F30080 功率單元：電流提升過快
F30081 功率單元：開關操作過于頻繁
A30082 功率單元：冷卻劑體積流量過低，超出報警閾值
F30083 功率單元：冷卻劑體積流量過低，超出故障閾值
A30086 功率單元：冷卻劑溫度超出報警閾值
F30087 功率單元：冷卻劑溫度超出故障閾值
F30105 功率單元：實際值采集出錯
F30314 功率單：24 V 電源因 PM 過載
A30315 (F) 功率單：24 V 電源因 PM 過載
A30502 功率單元：直流母線過電壓
F30600 SI P2：STOP A 被觸發
F30611 (A) SI P2\: 某一監控通道故障
N30620 (F, A) SI P2\: Safe Torque Off 激活
N30621 (F, A) SI P2\: Safe Stop 1 激活
F30625 SI P2：在安全數據中生命符號出錯
F30630 SI P2\: 制動控制出錯
F30631 制動控制：外部打開有效
A30640 (F) SI P2：第二通道斷路路徑故障
F30649 SI P2\: 內部軟件錯誤
F30650 SI P2\: 必須進行驗收測試
F30651 SI P2：與控制單元的同步失敗
F30652 SI P2\: 非法的監控周期
F30655 SI P2：監控功能的對比
F30656 SI P2：電機模塊參數出錯
F30657 SI P2\: PROFIsafe 報文號無效
F30659 SI P2：參數的寫入任務被拒絕
F30664 啟動階段出現故障
F30665 SI P2\: 系統故障
A30666 (F) SI 運動 P2：用于安全應答的 F-DI 上持續出現邏輯 1 信號
F30672 SI P2：控制單元軟件不兼容
F30674 SI 運動 P2：PROFIsafe 報文不支持安全功能
F30680 SI運動P2：安全監控校驗和錯誤
F30681 SI 運動 P1：參數值錯誤
F30682 SI 運動 P2：不支持監控功能
F30683 SI 運動 P2：缺少 SOS/SLS 使能
F30684 SI 運動 P2：Safely-Limited Position 極限值混淆
F30685 SI 運動 P2：安全限制速度的極限值過大
F30686 SI 運動：凸輪位置參數設置出錯
F30688 SI 運動 P2：不允許實際值同步
F30692 SI 運動 P2：無編碼器時參數值錯誤
A30693 (F) SI P2：安全參數已修改，需要熱啟動/上電
C30700 SI 運動 P2：STOP A 被觸發
C30701 SI 運動 P2：STOP B 被觸發
C30706 SI 運動 P2：超出 SAM/SBR 極限
C30707 SI 運動 P2：超出安全操作停止容差
C30708 SI 運動 P2：觸發 STOP C
C30709 SI 運動 P2：觸發 STOP D
C30710 SI 運動 P2：觸發 STOP E
C30711 SI 運動 P2：某一監控通道故障
C30712 SI 運動P2\:F-IO 處理時出現故障
C30714 SI 運動 P2：超出 Safely-Limited Speed
C30715 SI 運動 P2：超出 Safely-Limited Position
C30716 SI 運動 P2：超出安全運動方向的公差
C30717 SI 運動 P2：超出 SLA 限制
C30730 SI 運動 P2：動態安全限制轉速的參考程序段無效
C30770 SI 運動 P2：故障安全輸入/輸出的差異性錯誤
A30772 SI 運動 P2：故障安全數字量輸出的強制故障檢查正在執行
F30773 SI 運動 P2：故障安全數字量輸出的強制故障檢查出錯
A30788 自動執行強制潛在故障檢查：等待通過 SMM 取消 STO
C30797 SI 運動 P2：軸未安全回參考點
C30798 SI 運動 P2：運動監控的強制故障檢查正在執行
C30799 SI 運動 P2：驗收測試模式有效
