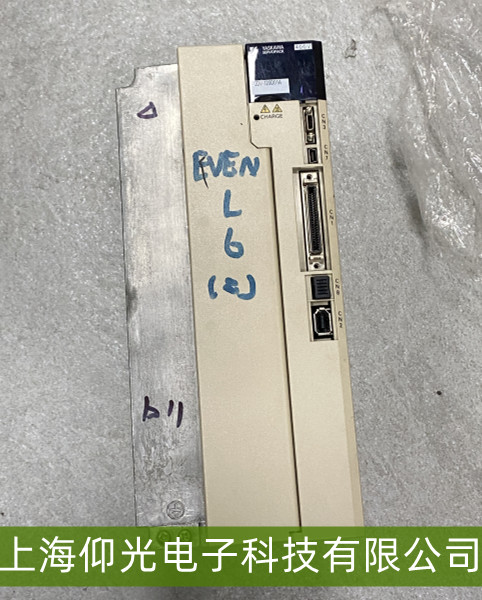

解析安川變頻器SGD7S-120A00A1A“缺相故障報警”維修要點
安川變頻器SGD7S-120A00A1A出現“缺相故障報警”時，通常表現為無法正常啟動、運行中突然停機，并伴隨明確的缺相故障代碼（如OE1/OE2等，具體需參考手冊）。該故障可能導致關聯電機停轉，影響生產線連續性。以下是核心維修要點：

一、優先檢查電源輸入環節

三相電源是否缺相：用萬用表測量變頻器輸入端（R/S/T三相）的電壓，正常應為380V±10%（以實際額定輸入為準），若任意一相電壓接近0V或顯著低于其他兩相（如偏差＞30%），則確認電源缺相。

電源連接與器件狀態：檢查供電線路是否有斷線、接觸不良（尤其接頭處是否氧化或松動）；確認輸入側的斷路器、熔斷器是否因過流熔斷或接觸不良；觀察接觸器觸點是否因電弧燒蝕導致某相通路中斷。

二、排查變頻器內部關鍵部件

整流模塊狀態：整流模塊（將交流電轉為直流電的核心部件）中的二極管或可控硅若損壞（如擊穿、短路或開路），會導致直流母線充電異常，引發缺相誤報。可通過觀察模塊外觀（是否有燒焦、鼓包痕跡），或用萬用表檢測整流后直流電壓（正常空載時約510V-620V，具體參考手冊），若電壓明顯偏低或不穩定，需更換整流模塊。

主電路連接可靠性：檢查變頻器內部主電路的銅排、接線端子是否松動（長期振動可能導致接觸電阻增大），尤其是輸入端與整流模塊之間的連接線；重新插拔并緊固可疑接頭，確保電流路徑暢通。


三、驗證電機及輸出回路

電機繞組完整性：電機繞組若存在斷路（如絕緣老化、機械損傷），變頻器可能誤判為缺相。使用絕緣電阻表檢測電機三相繞組對地及相間絕緣（正常≥1MΩ/kV），并用萬用表測量繞組電阻（三相阻值應基本平衡，偏差≤5%），異常時需更換電機。

輸出電纜與連接：檢查連接電機與變頻器的輸出電纜（U/V/W相）是否斷路、短路或接頭松動（如端子排氧化、螺絲未擰緊），異常時修復或更換電纜，并確保連接可靠。

四、其他潛在原因
參數設置錯誤：若變頻器內部參數（如缺相檢測閾值、濾波時間）被誤修改，可能導致誤報警。需恢復出廠默認參數（或?qū)φ帐謨灾匦略O(shè)置合理值）。
環境干擾：強電磁干擾（如附近大功率電機、電焊機）可能影響變頻器檢測電路的穩定性，可檢查變頻器接地是否良好（接地電阻＜4Ω），并嘗試屏蔽控制線/動力線。

維修總結
維修時建議按“電源→變頻器內部→電機及輸出”的順序逐步排查，優先檢查直觀的電源缺相和連接問題，再深入檢測核心部件。若自行排查困難，需聯系安川官方技術支持，提供故障代碼與檢測數據以精準定位問題。
