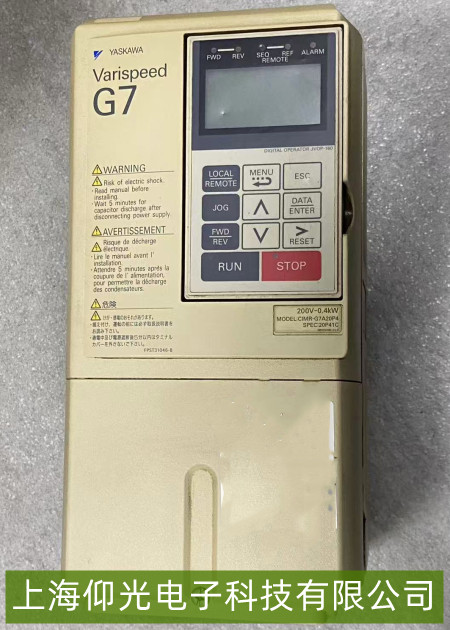

安川變頻器運行中頻繁跳UV-故障維修技巧
一、故障代碼含義
安川變頻器運行中頻繁跳“UV-”（Under Voltage，欠電壓）故障，表示變頻器直流母線電壓低于正常工作閾值（通常為額定電壓的70%~80%，如380V輸入對應直流母線約510V，欠壓閾值約350V~400V）。該故障會導致變頻器自動停機保護，影響設備連續運行。

二、核心故障原因分析
輸入電源問題
電壓波動或驟降：電網供電不穩定（如大功率設備啟停、線路過載），導致輸入電壓瞬間低于變頻器允許范圍（如380V輸入時，電壓驟降至300V以下）。
電源缺相：三相輸入中某相缺失（如接觸器觸點氧化、熔斷器熔斷），使輸入電壓不平衡，直流母線充電不足。

直流母線支撐電容或整流電路故障
支撐電容老化：變頻器內部的直流支撐電容（用于平滑電壓波動）長期使用后容量下降（如容量衰減至標稱值的60%以下），無法有效維持母線電壓穩定。
整流模塊損壞：整流橋二極管或可控硅擊穿/短路，導致直流母線充電異常，電壓無法達到正常值。

負載或制動問題
負載突增：電機在運行中突然遇到高負載（如機械卡阻、皮帶打滑），變頻器輸出電流劇增，直流母線能量被快速消耗，電壓驟降。
制動單元/電阻故障：若變頻器帶制動功能，制動電阻開路或制動單元未正常工作，電機再生能量（如減速時）無法釋放，反向沖擊母線電壓，但更常見的是能量無法消耗導致欠壓（需結合UV+故障判斷）。

環境與散熱問題
散熱不良：變頻器內部溫度過高（如散熱風扇故障、風道堵塞），導致電容性能下降（高溫會加速電解電容干涸），間接引發欠壓保護。

三、維修技巧與步驟

檢查輸入電源
用萬用表測量變頻器三相輸入電壓（正常應為380V±10%），觀察是否波動或存在缺相（某相電壓接近0V）。若電壓不穩，檢查上級電源（如配電柜、接觸器）、線路連接（如接線端子松動）或大功率設備啟停干擾。
若為缺相，重點排查輸入側熔斷器、斷路器、接觸器觸點（用萬用表測通斷），更換損壞元件。

檢測直流母線與電容
斷開變頻器電源，等待5分鐘（電容放電）后，用萬用表直流檔測量直流母線電壓（正常空載時應接近額定值，如380V輸入對應約510V）。若母線電壓低于400V，可能支撐電容或整流電路異常。
打開變頻器外殼（需專業操作），目視檢查支撐電容外觀（是否有鼓包、漏液），用萬用表測量電容容量（對比標稱值，如470μF電容實測值＜300μF需更換）。若整流模塊（二極管/可控硅）有燒焦痕跡，需更換同型號模塊。

分析負載與制動狀態
觀察故障發生時電機負載是否突變（如機械卡死、皮帶突然收緊），優化負載匹配（如調整傳動比、潤滑機械部件）。
若變頻器帶制動功能，檢查制動電阻是否開路（用萬用表測電阻值，正常應為標稱值，如100Ω制動電阻斷路時顯示∞）、制動單元是否觸發（查看驅動板指示燈），必要時更換制動電阻或制動單元。

環境與散熱維護
清理變頻器散熱風扇灰塵，檢查風扇是否正常運轉（轉速≥2000rpm）；確保風道暢通（無遮擋物），環境溫度≤40℃（高溫會加速電容失效）。
