遼寧海濱施耐德變頻器無輸出故障維修-立等可取

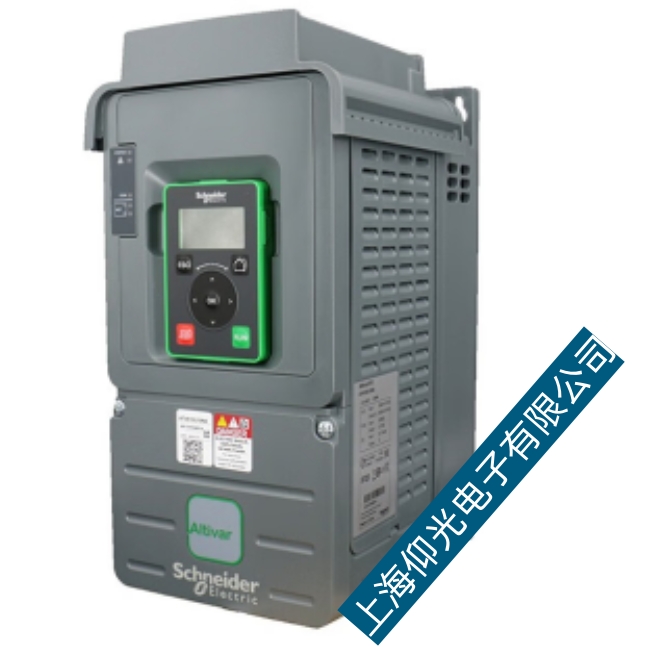

最近收到ATV71HD75N4Z變頻器，客戶反映是該變頻器上電，有時跳空開，有時開機無輸出。
檢測過程：
將該變頻器拆開，檢測變頻器的整流模塊、逆變模塊，測試二極管特性好。將變頻器送電，顯示正常，變頻器運行一段時間，測量UVW端子，無輸出電壓。過一會變頻器前級空氣開關跳脫。
故障原因分析：
判斷可能原因如下
1、電解電容損壞。
2、逆變模塊損壞。
3、驅動卡損壞。
4、主回路連接不良。
維修步驟：
1、將變頻器全部拆下，靜態測試整流模塊，逆變模塊。同時進行觸發整流和逆變模塊，測試結果良好。排除逆變模塊損壞的可能。
2、將電解電容拆下，檢測電容外觀，沒有破損的痕跡，也沒有電解液體外流現象。
然后進行充放電測試，電解電容性能良好。
3、檢測結構件，處理結構件上腐蝕痕跡，然后發現結構件上很多地方被腐蝕，在連接P和P1出的銅牌片處，有明顯打火的痕跡，螺絲松動。因此，跳空卡就是連接件松動原因造成。
4、將驅動卡拆下，單板測試，發現沒有輸出，因此，無輸出肯定是驅動卡損壞。
維修過程：
該變頻器全部清潔后，依次安裝整流模塊、逆變模塊、電容。然后連接件及修復后的驅動卡安裝，待整機安裝好后，測試，符合上電條件。給變頻器通電，啟動，輸出電壓平衡，使負載達到額定電流，變頻器正常發熱。變頻器修好了
