西門子變頻器常見三大維修案例分享：
一：西門子MMV6SE32214.0 kW變頻器維修
靜態測量變頻器模塊正常，整流模塊損壞。
故障分析和判斷：整流模塊損壞通常是由DC負載過載、短路和元件老化引起的。
測量PN（萬用表正極筆接N，負極筆接P）之間的反向電阻值，可以反映DC負載是否存在過載短路現象。測得PN之間的電阻值為15052，正常值應為數萬歐姆，說明直流負載過載；變頻器模塊正常，可以排除；檢查濾波電容和均壓電阻是否正常；制動開關裝置損壞短路，拆下制動開關裝置時PN之間的電阻值正常。
更換制動開關裝置，變頻器將恢復工作。故障可能是由于變頻器減速時間短，制動時產生的制動電流大，損壞了制動開關裝置VT。當制動開關裝置損壞短路時，制動電阻直接置于PN之間，導致電流較大（約為額定電流的1/2）。
變頻器運行時，整流模塊的負載電流是正常負載電流與流經制動電阻的電流之和，整流模塊長時間過載工作會損壞。如果生產工藝允許，增加減速時間可以避免這種故障的再次發生。

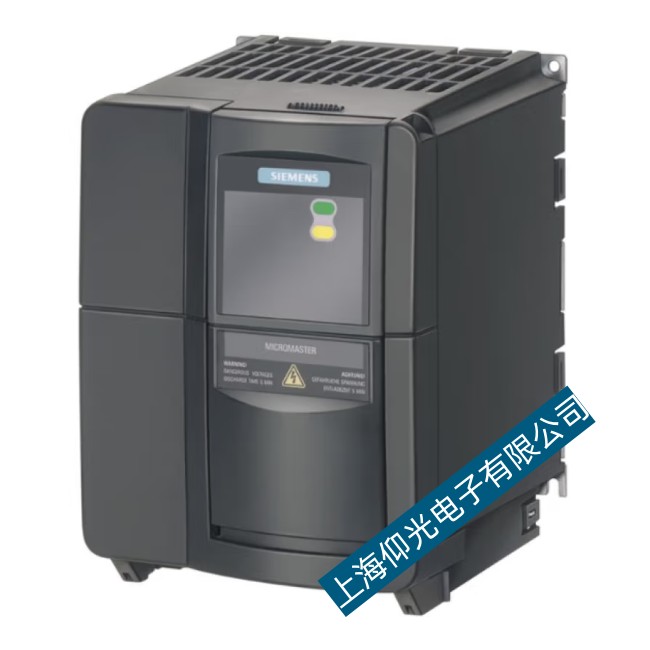

二：西門子MM420變頻器維修37kW
靜電檢測變頻器模塊正常，整流模塊損壞。
檢測PNs之間的反向電阻小于正常值。拆開變頻器，發現濾波電容組合的印刷電路板上有液體流出濾波電容的痕跡。進一步檢查是否有兩個過濾電容器損壞和液體流動，是否有嚴重的泄漏現象。更換電容器，清洗過濾大電容器組合印刷電路板，然后測量PN之間的反向電阻值為正常，變頻器恢復正常工作。如果按要求進行例行檢查和定期維護工作，這種故障是可以避免的。
三：西門子MM430變頻器維修11kW
靜電檢測變頻器模塊正常，整流模塊損壞。
測得的PN間反向電阻值在正常范圍內，主回路未發現異常，初步判斷為整流模塊自然老化損壞。但在清洗和檢查過程中，發現驅動電路中有元件損壞的跡象，進一步測量顯示有一個元件損壞，導致驅動輸出始終處于高電平。
更換整流器模塊并修理驅動電路。變頻器在運行過程中，一個驅動電路突然損壞，使得輸出始終保持高電平，導致該橋臂上的兩個變頻器開關器件同時導通，造成短路和大電流。整流模塊首先損壞，失去高壓DC，從而避免逆變模塊損壞。
