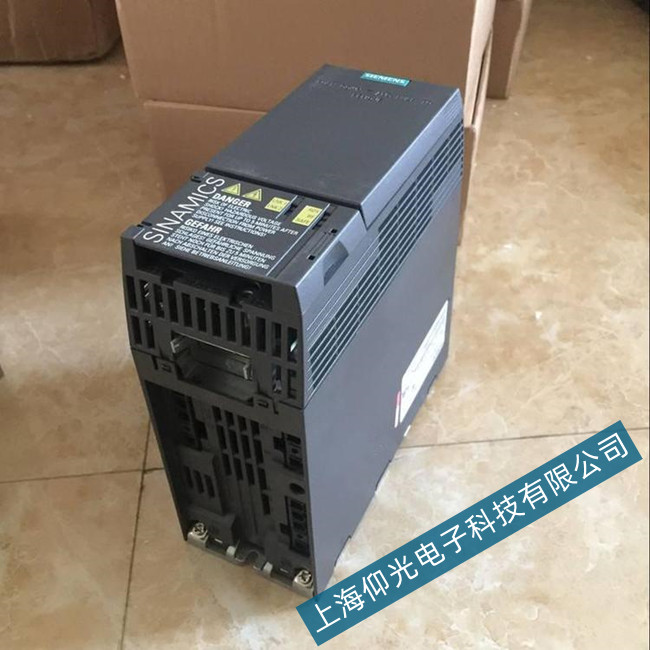

圖 西門子G120系列變頻器

西門子G120系列變頻器報警顯示F231故障原因排查

一、顯示F231（輸出電流測量值不平衡）

變頻器接通電源后，操作盤顯示輸出電流測量值不平衡。首先檢測3只7800A相關引腳的電壓值，未發現有異常，又檢側TL084的3個運算放大器的輸入端電壓都正常，而測3個運算放大器的輸出電壓時發現:2個運放的輸出電壓相同，另I個運放的輸出電壓明顯偏高。又檢查它的輸入電阻和反饋電阻，其值未發現變化。說明這個運算放大器電路已損壞。更換TL084后再檢測3路運算放大器電路的輸出電壓正常，F231顯示消除。

更換運算放大器TL084，變頻器恢復正常。

由于電流檢測保護電路中的二084中有1路運放損壞，出現3個輸入信號相同而3個輸出信號不同的情況，故操作盤顯示輸出電流檢測值不平衡故障，更換運放后故障消除。

二、顯示F231（輸出電流檢測值不平衡）

變頻器接通電源就顯示這種故障，通常是驅動電路和電流檢測保護電路的故障。可以首先檢測7800A的輸入端、輸出端的相關參數，以初步確定故障是在驅動電路、光禍隔離放大電路，還是信號放大電路。在檢查7800A時發現有1只7800A信號輸出端⑥腳和⑦腳損壞開路，查驅動電路未發現異常。更換7800A，故障排除。

由于光禍隔離器7800A老化損壞，3路電流檢測保護電路的輸出信號不同，變頻器顯示輸出電流檢測值不平衡。
